Как установить и настроить спутниковую антенну

1. Соберите антенну следуя инструкции по сборке.


2. Выберите место установки антенны - на стене или крыше здания, где обеспечивается прямая видимость на спутник. При этом место должно быть легко доступно во время установки, но недоступно для посторонних.

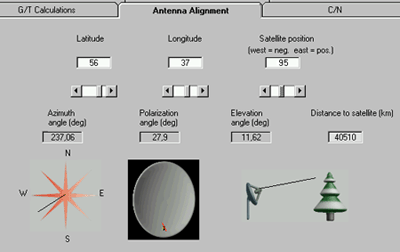

3. Рассчитываете угол места, под которым видно спутник, с помощью программы SMW Link.
Входные данные:
- Latitude и Longitude - широта и долгота Вашего положения соответственно
- Satellite position - точка стояния спутника. Например, для спутника NSS 6 нужно указать +95
Выходные данные:
- Azimuth - азимут положения спутника
- Elevation - угол спутника над горизонтом (для расчета угла наклона офсетной антенны 120 см нужно из получившегося числа вычесть 26,5 градуса)



4. Слегка закрепите антенну на прочно установленном стеновом кронштейне или вертикальной трубе. Нацельте антенну примерно в ту точку неба, где по Вашим расчетам должен находиться спутник.

5. Установите разъемы на кабеле и подключите им конвертер антенны к PCI-плате.

6. Медленно смещая антенну сверху вниз и справа налево сканируйте участок неба вблизи расчетного положения. При этом ориентируйтесь на уровень сигнала, отображаемый программой-тюнером PCI-карты.

7. Получив некоторый уровень сигнала, добейтесь его максимума путем более точного позиционирования антенны и поворота конвертера. Затяните болты, стараясь не сбить настройку антенны.
